PROVOZNÍ REŽIMY OSVĚTLENÍ
TRVALÉ SVÍCENÍ
Osvětlení je určeno pro jak pro stálý, tak spínaný (triggrovaný) provoz.
K trvalému provozu připojte pin číslo 4 (černý vodič) k napětí v rozsahu 10-24 V.
Světlo svítí po dobu, kdy je na tomto vstupu přítomen signál 10-24 V, například z PLC nebo kamery.
Funkce regulace intenzity osvětlení je popsána níže.
SPÍNANÉ SVÍCENÍ
Spínaný provoz má za následek úsporu energie a prodlužuje životnost svítidla.
Spínaný provoz je také doporučen v případech, kdy by současný provoz 2 a více světelných zdrojů mohl ovlivňovat kvalitu nasnímaného obrazu.
K provozu světla v triggrovanému módu připojte pin číslo 4, (černý vodič) k napětí v rozsahu 10-24 V.
Světlo svítí po dobu, kdy je na pinu číslo 4 přítomen signál 24 V, například z PLC nebo kamery. Funkce regulace intenzity osvětlení je popsána níže.
REGULACE INTENZITY OSVĚTLENÍ
Intenzitu osvětlení lze regulovat analogovým signálem,
PWM signálem, nebo externím kontrolérem.
V případě použití analogového signálu je na pinu číslo 4 intenzita světelného toku regulována lineárně
v rozsahu 2,7-10 V. Po přivedení napětí 10-24 V na pin číslo 4 svítí osvětlení maximální intenzitou.
Maximální frekvence PWM je ≤ 40 kHz.
Konfigurace
| Modelová řada | Vlnová délka | Datový list | 2D výkres | 3D model |
|---|---|---|---|---|
|

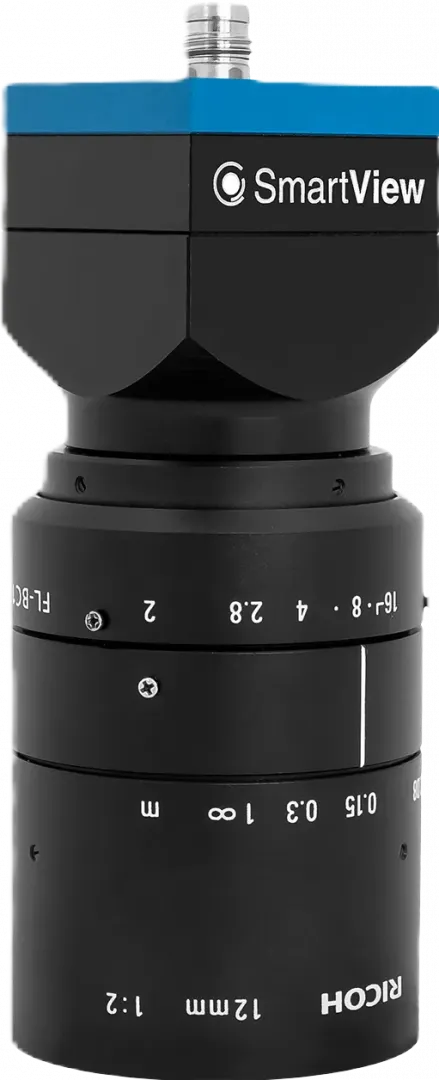

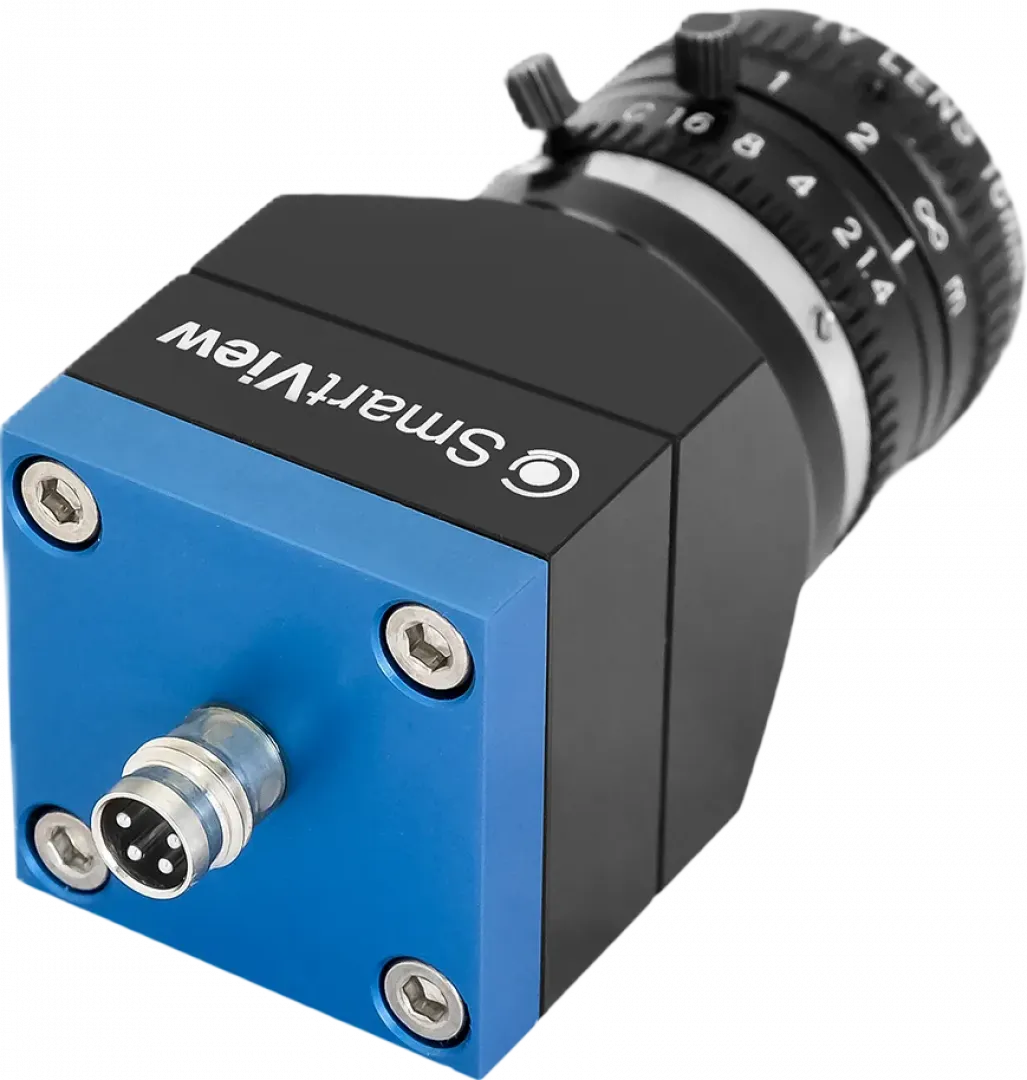

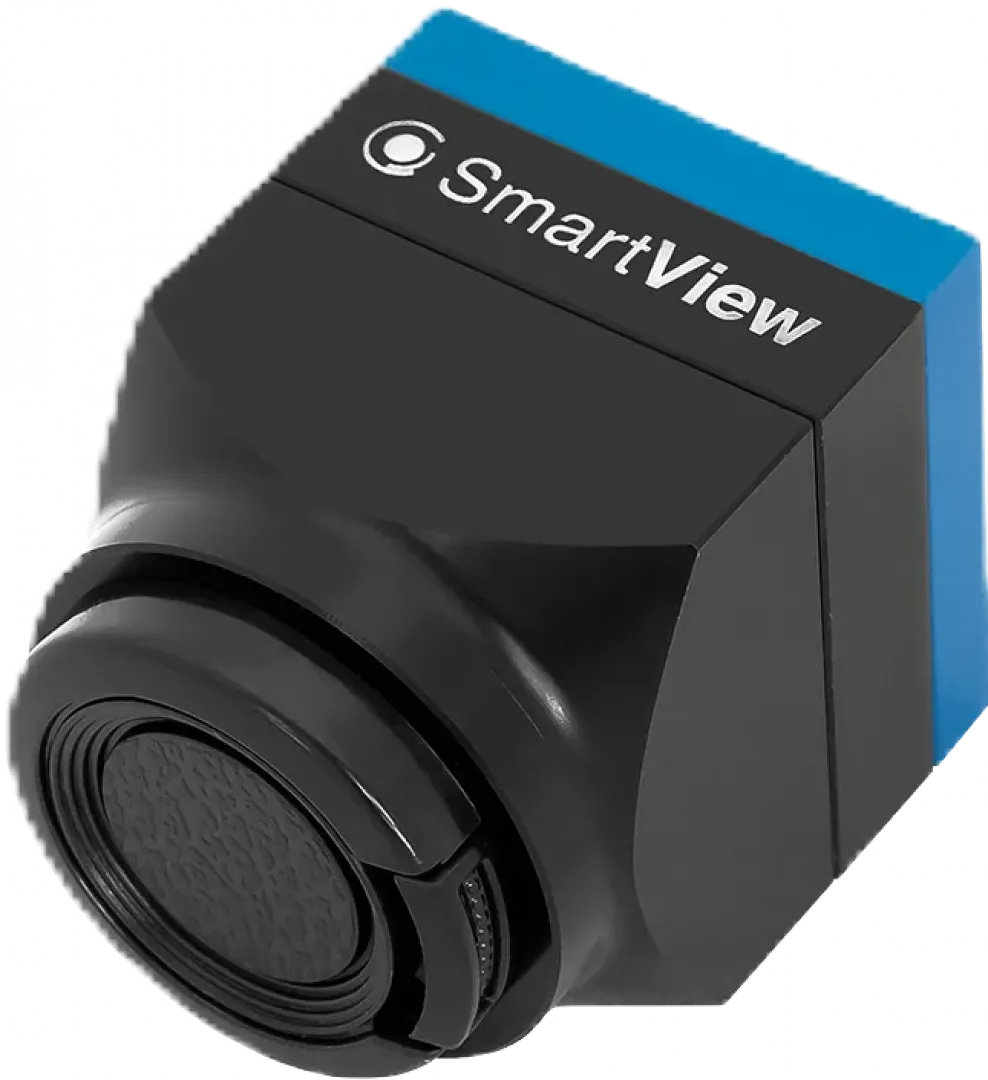

SP-26UVS-CM-405
(Více variant)
|
405 |
Principy použití
Rozměry a hmotnost
| Modelová řada | A - Délka (mm) | B - Šířka (mm) | C - Výška (mm) | Hmotnost (g) |
|---|---|---|---|---|
| SP-26UVS-CM-405 | 32 | 32 | 72 | 136 |
