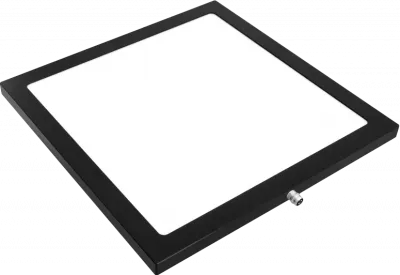

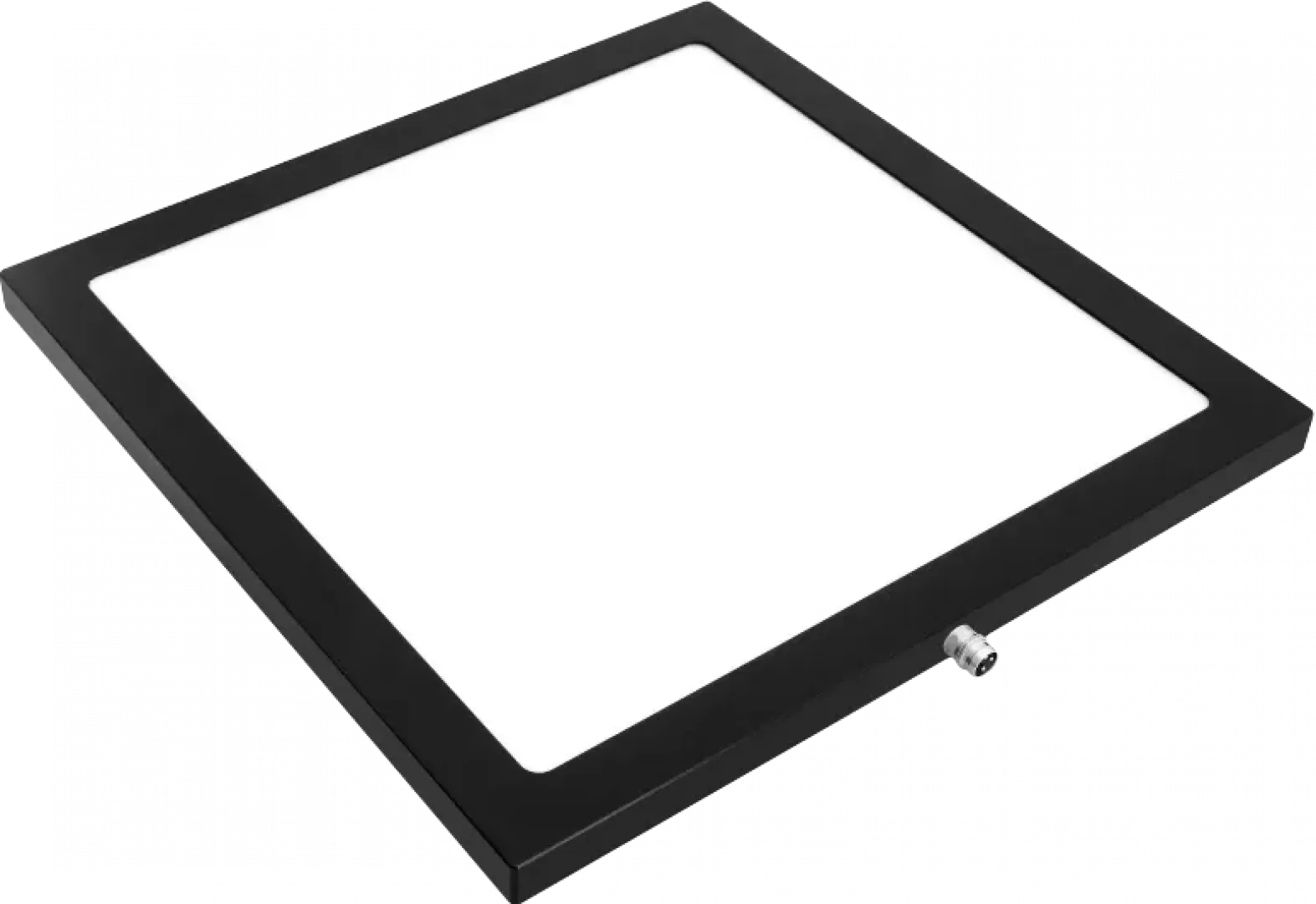

Zadní podsvícení 85x85mm červená 633nm M8/4-pin strobe

PROVOZNÍ REŽIMY OSVĚTLENÍ

TRVALÉ SVÍCENÍ
Osvětlení je určeno pro jak pro stálý, tak spínaný (triggrovaný) provoz.
K trvalému provozu připojte pin číslo 4 (černý vodič) k napětí v rozsahu 10-24 V.
Světlo svítí po dobu, kdy je na tomto vstupu přítomen signál 12-28 V, například z PLC nebo kamery.
Funkce regulace intenzity osvětlení je popsána níže.

SPÍNANÉ SVÍCENÍ
Spínaný provoz má za následek úsporu energie a prodlužuje životnost svítidla.
Spínaný provoz je také doporučen v případech, kdy by současný provoz 2 a více světelných zdrojů mohl ovlivňovat kvalitu nasnímaného obrazu.
K provozu světla v triggrovanému módu připojte pin číslo 4, (černý vodič) k napětí v rozsahu 12-28 V.
Světlo svítí po dobu, kdy je na pinu číslo 4 přítomen signál 24 V, například z PLC nebo kamery. Funkce regulace intenzity osvětlení je popsána níže.

STROBOVÁNÍ
Funkce, která umožňuje několikanásobně navýšit intenzitu světelného toku.
Strobovací funkce má také za následek úsporu energie, prodlužuje životnost svítidla
a v mnoha případech vylepšuje stabilitu celého inspekčního systému.
K aktivaci strobovací funkce slouží pin číslo 2 (bílý vodič) konektoru M8.
Maximální doba strobovacího pulsu je 10 ms, čas zotavení odpovídá minimálně 10 násobku tohoto pulsu,
tedy 100 ms. Přivedením trvalé logické hodnoty 1 (napětí v rozsahu 12-28 V) na strobovací vstup
bude svítidlo periodicky pracovat v cyklu 10 ms ON a 100 ms OFF.
Délku strobovacího pulsu je možno stanovit v rozsahu 1-10 ms.
Triggrovací mód (číslo 3, černý vodič) není při strobování využíván, nepřivádějte na tento vstup v době strobovací funkce žádné napětí.

REGULACE INTENZITY OSVĚTLENÍ
Intenzitu osvětlení lze regulovat PWM signálem, nebo externím kontrolérem.
V případě použití analogového signálu je na pinu číslo 4 intenzita světelného toku regulována lineárně
v rozsahu 2,7-10 V. Po přivedení napětí 12-28 V na pin číslo 4 svítí osvětlení maximální intenzitou.
Maximální frekvence PWM je ≤ 40 kHz.
